Trójnik-kominek zabezpieczający

Trójnik-kominek zabezpieczajacy – metalowy (stalowy) trójnik, kominek zabezpieczający.

Trójnik-kominek zabezpieczajacy – stalowy trójnik, stosowany do budowy zabezpieczeń antystrzałowych chroniących przepływomierze w samochodach z silnikami z wielopunktowym wtryskiem benzyny, w których stosowano instalacje gazowe drugiej generacji, w których mieszanka gazowo-powietrzna była tworzona w mieszalniku (mikserze). W związku z tym cała objętość układu dolotowego od miksera do zaworów silnika była wypełniona zdolną do zapłonu mieszanką gazowo-powietrzną, której niektrolowane zapalenie się wywoływało ciśnienie zdolne do uszkodzenia precyzyjnych przepływomierzy.

Trójnik-kominek zabezpieczajacy – trójnik montowany w układzie dolotowym (w gumowej rurze pomiędzy obudową filtra powietrza a kolektorem dolotowym). Wymaga dorobienia gumowej klapy antystrzałowej, uchylającej się w ramach plastyczności gumy (pod wpływem nadciśnienia powstającego w przypadku "strzału" w układ dolotowy), mocowanej na centralnej szplice wygiętej pod kątem 90 stopni w celu zamocowania jej w trójniku. Zasadą jest montaż gumowej klapy na prostym odcinku trójnika (na wprost działania ciśnienia pochodzącego od spalającej się w kolektorze mieszanki gazowo-powietrznej w wyniku nieprawidłowo działającej jednostki napędowej). Boczny króciec był połączony z przepływomierzem i filtrem powietrza, które to elementy były w ten sposób chronione przed skutkami strzałów w układ dolotowy.

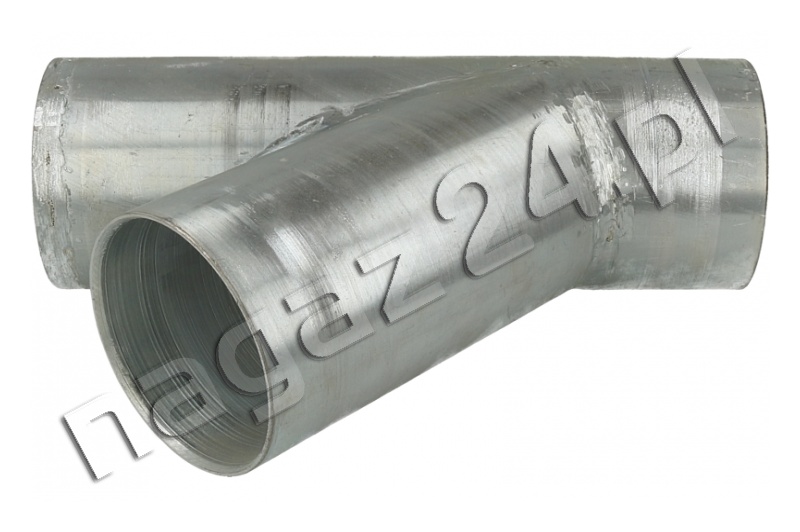

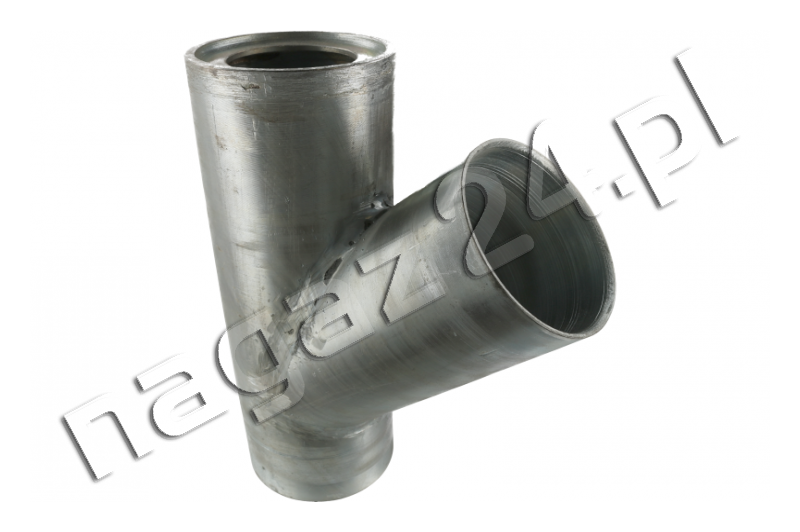

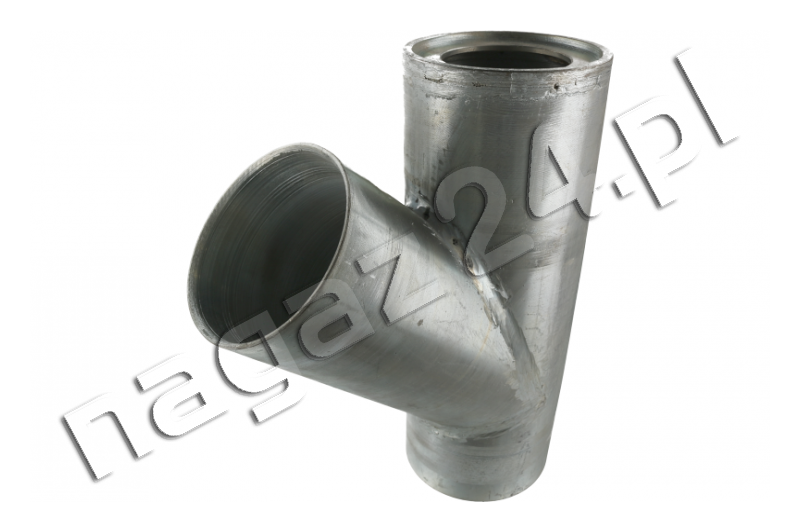

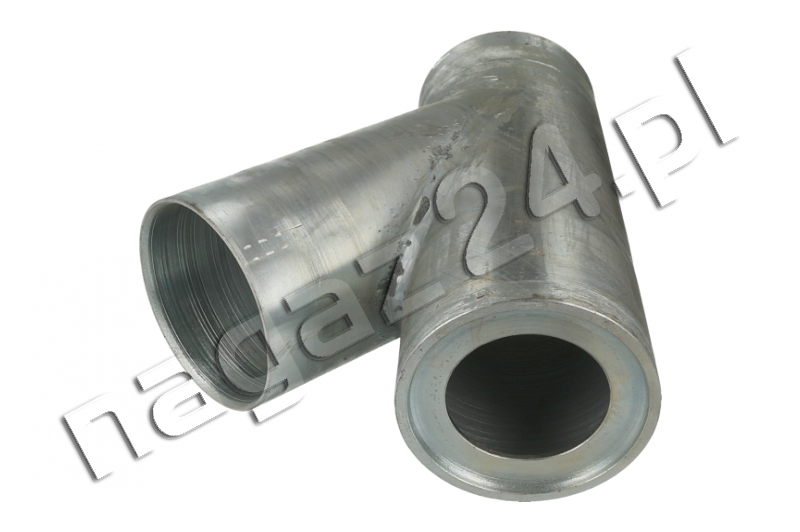

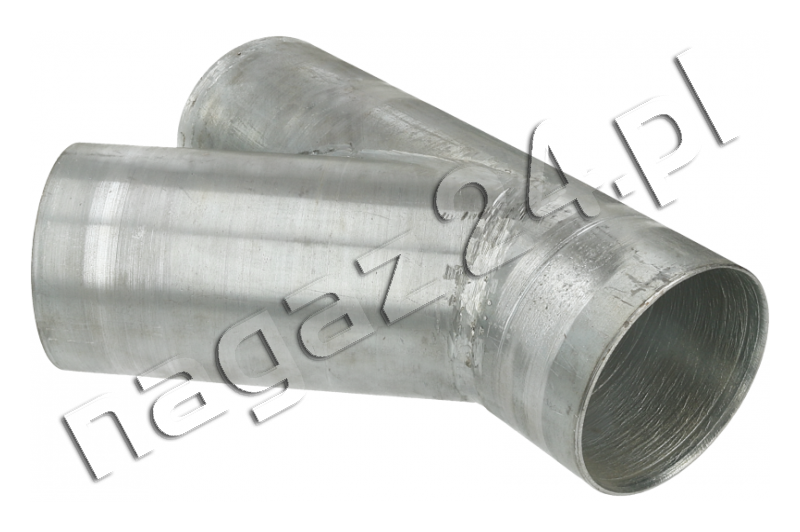

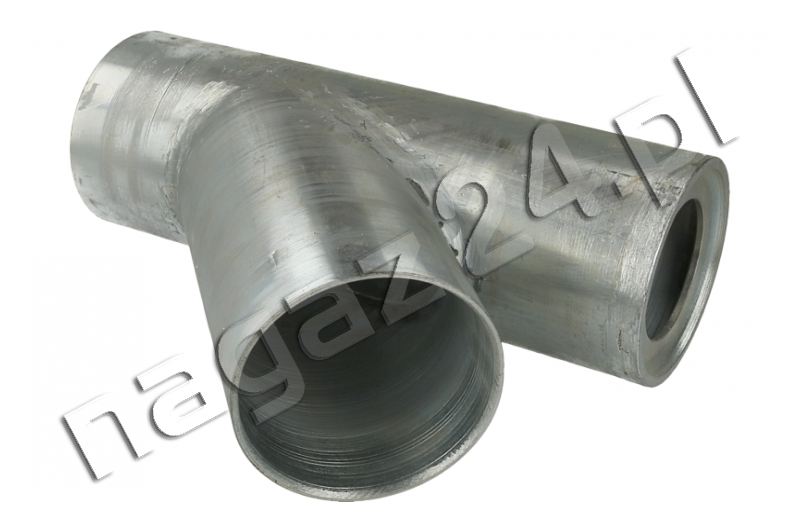

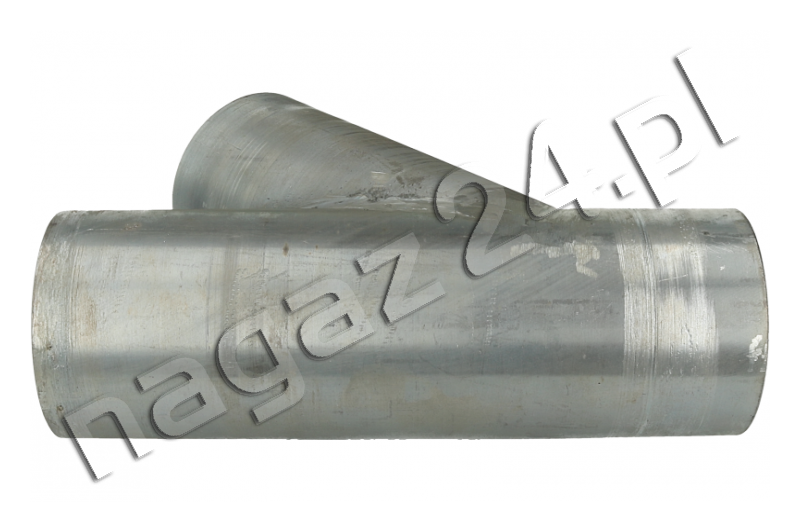

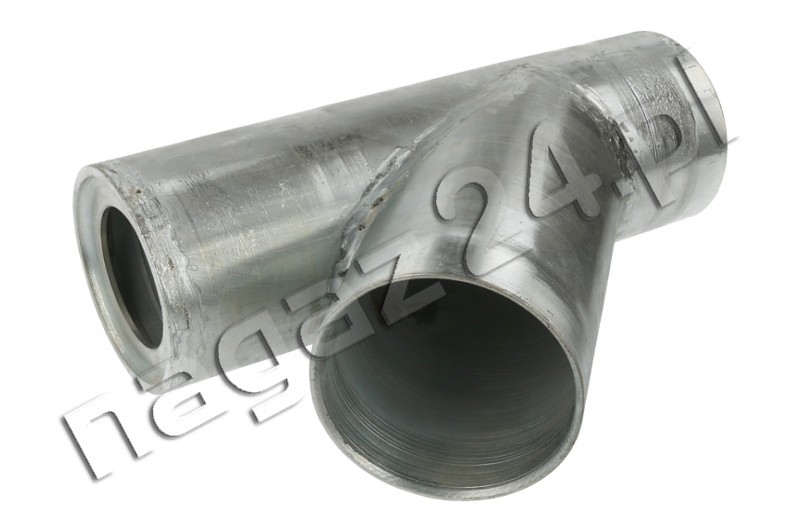

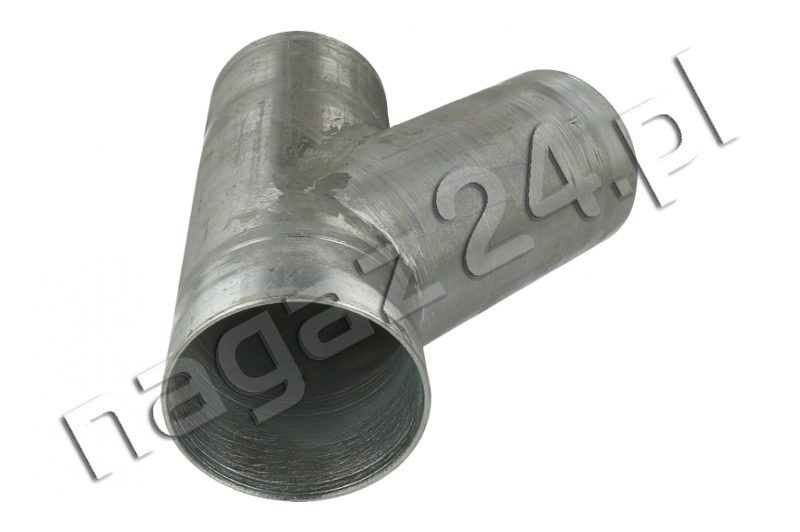

Trójnik-kominek zabezpieczajacy:

• materiał – stal nierdzewna,
• średnica wewnętrza wszystkich trzech końcówek – 75 mm,
• średnica zewnętrzna wszystkich trzech końcówek – 80 mm,
• dwie końcówki przelotowo naprzeciwko siebie (w jednej kryza zwężająca średnicę do 50 mm),
• trzecia pod kątem 45ᵒ w stosunku do pozostałych.
